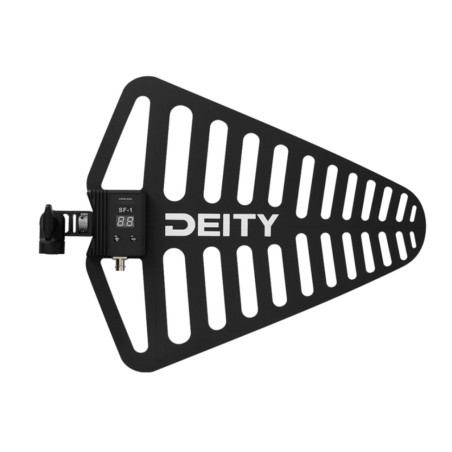

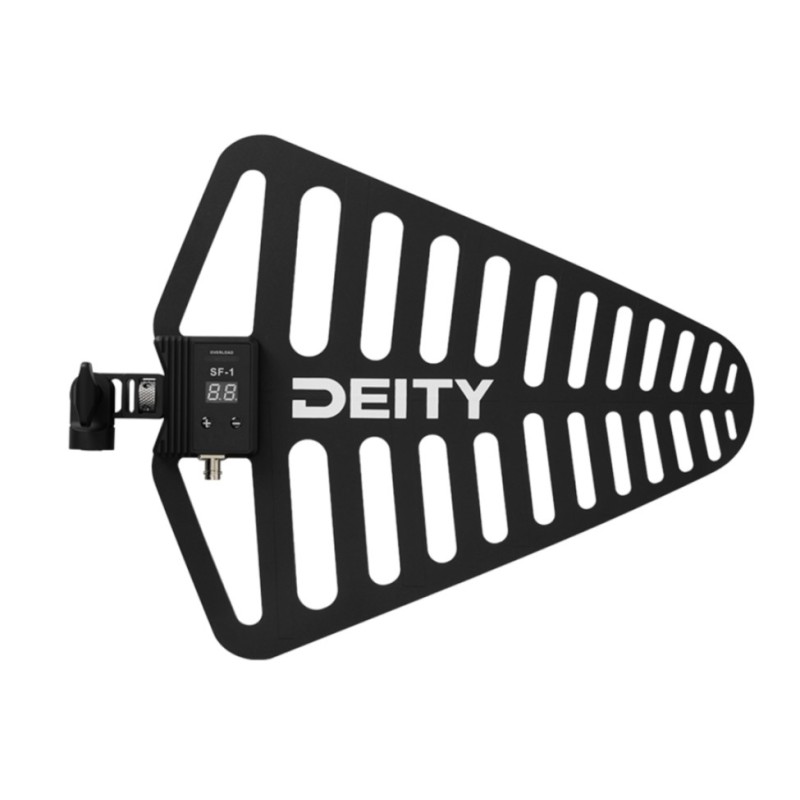

DEITY SF1 SHARK FIN ANTENNA

Antenne directionnelle active Deity SF1 “shark fin” – BNC, 470-960 MHz

L’antenne directionnelle active SF1 de Deity, en forme de “shark fin”, est une antenne UHF large bande conçue pour améliorer la portée et la fiabilité des systèmes sans fil professionnels. Elle couvre 470 à 960 MHz, avec un angle de réception optimal de 60° et une polarisation linéaire, permettant de concentrer la réception là où vous en avez besoin.

Un amplificateur intégré fournit un gain réglable de -9 dB à +21 dB par pas de 1 dB, avec indication de surcharge. En fonctionnement passif, l’antenne offre un gain typique de 6 dBi, permettant une installation flexible. Le boîtier est classé IP54, résistant aux éclaboussures et à la poussière, idéal pour les tournages extérieurs et les utilisations théâtrales.

La connexion et l’alimentation sont simples via un connecteur BNC 50 Ω. Lorsque votre récepteur ou répartiteur d’antenne fournit une tension continue de 12 à 16,8 V, l’antenne fonctionne en mode actif (env. 12 V / 90 mA). Un affichage clair du gain avec boutons +/- facilite les réglages sur le terrain, et une base de montage avec filetage 3/8’’ à 5/8’’ est compatible avec les trépieds courants.

Les performances RF clés incluent OIP3 39 dBm et puissance RF maximale en entrée 30 mW, assurant l’intégrité du signal même dans des environnements RF complexes.

Pour des résultats optimaux :

• Orientez l’antenne vers la zone à couvrir

• Maintenez une ligne de visée

• Éloignez-la d’au moins 1 m des autres antennes

• Évitez les surfaces métalliques à proximité

• N’utilisez le gain actif que pour compenser la perte du câble coaxial afin d’éviter la surcharge du récepteur (le voyant rouge indique une entrée excessive).

Caractéristiques techniques

• Plage de fréquences RF : 470 MHz – 960 MHz

• Impédance d’entrée : 50 Ω

• Gain actif : -9 dB à +21 dB (pas de 1 dB)

• Gain passif : Typique 6 dBi

• OIP3 : 39 dBm

• Type de réception : Directionnelle

• Angle de réception : 60° (angle d’utilisation optimal)

• Polarisation : Linéaire

• Puissance RF en entrée max : 30 mW

• Alimentation : DC 12 – 16,8 V

• Consommation : 12 V / 90 mA (max)

• Indice de protection : IP54 (résistant aux éclaboussures et à la poussière)

• Température de fonctionnement : -10 °C à +55 °C

• Température de stockage : -20 °C à +70 °C

• Humidité de fonctionnement : 5 % à 95 %

• Dimensions (L x l) : 376,5 x 328,8 mm

• Poids : 532 g

• Connecteur : BNC

• Montage : Filetage 3/8’’ à 5/8’’
